胶带输送机的构造

胶带输送机的构造

胶带输送机是过程工业中应用最为普遍的一种连续输送机械，可用于水平方向和坡度不大的倾斜方向对粉体和成件物料的输送。例如，在水泥厂中通常用于矿山、破碎、包装、堆存之间运送各种原料、半成品和成件物品。同时，胶带输送机还可以用于流水作业生产线中，有时还可以作为某些复杂机械的组成部分。如水泥工业的大型预均化堆场中就少不了胶带输送，再如卸车机、装卸桥的组成部分中，也少不了胶带输送机。这种输送设备之所以获得如此广泛的应用，主要是因为它具有生产效率高、运输距离长、工作平稳可靠、结构简单、操作方便等优点。

胶带输送机按机架结构形式不同可分为：固定式，可搬式、运行式三种。三者的工作部分都是相同的，所不同的只是机架部分。此次只讨论固定式胶带输送机的构造、性能及选型计算，其他类型可仿此类推。

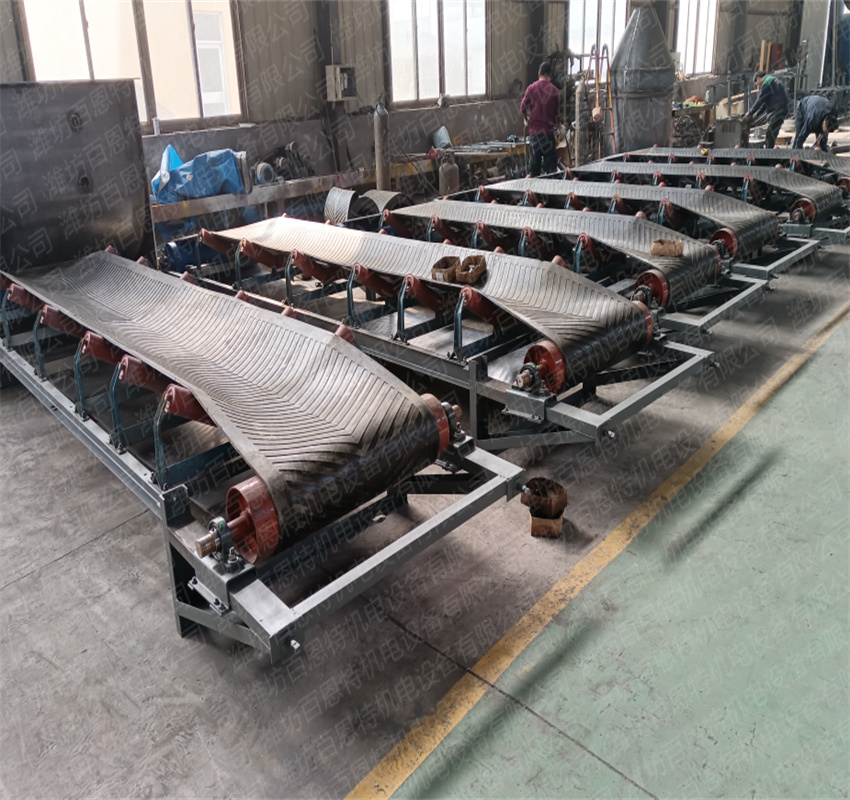

胶带输送机的构造如图1-1所示。一条无端的胶带1绕在改向滚筒 14 和传动滚筒6上，并由固定在机架上的上托辊2和下托辊10支承。驱动装置带动传动滚筒回转时，由于胶带通过拉紧装置7张紧在两滚筒之间，因此便通过传动滚筒与胶带间的摩擦力带动胶带运行。物料由漏斗4加至胶带上，由传动滚筒处卸出。加料点和卸料点可根据工艺过程要求设在相应的位置。

一、输送带

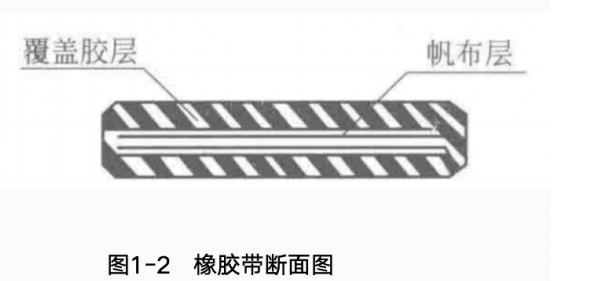

输送带起曳引和承载作用。输送带主要有织物芯胶带和钢绳芯胶带两大类。织物芯胶带中的衬垫材料通常用棉织物，近年来也用化纤织物衬垫，如人造棉、人造丝、尼龙、聚氨酯纤维和聚酯纤维等。目前使用的输送带有橡胶带和聚氯乙烯塑料输送带两种。其中橡胶带应用广泛，而塑料带由于除了具有橡胶带的耐磨、弹性等特点外，还具有优良的化学稳定性、耐酸性、耐碱性及一定的耐油性等，因此也具有较好的应用前景。橡胶带由若干层帆布组成，帆布层之间用硫化方法浇上一层薄的橡胶，带的上面及左右两侧都覆以橡胶保护层，如图1-2所示。

帆布层的作用是承受拉力。显然，胶带越宽，帆布层亦越宽，能承受的拉力亦越大；帆布层越多，能承受的拉力亦越大。但带的横向柔韧性越小，胶带就越不能与支承它的托辊平服地接触，这样就有使胶带走偏而把物料倾斜卸出机外的可能。常用的橡胶带的帆布层数如表7-1所示。
