铁渣皮带秤配料输送系统方案
一、方案概述
根据你提出的要求铁渣固体物料配比混料工况设计，配置4台称重调速皮带秤，专门用于铁渣物料连续定量配料、动态称重及混合输送。系统支持即时动态流量计量、累计总量计量双模式工作，严格匹配铁渣物料特性及生产流量要求，保障多台设备协同配比、精准混料，满足生产线连续化、稳定化配料生产需求。
二、基础工况与物料参数
（一）物料参数
1. 物料名称：铁渣
2. 物料比重：2.2
3. 生产流量范围：200～250kg/h（单台设备额定工作流量）
4. 物料特性：固态物料、流动性稳定、无强腐蚀性、适用于皮带连续输送配料
（二）设备配置数量
核心配料设备：4台500*1500型称重皮带秤，独立配料、集中混料。
（三）系统核心功能
1. 单台设备实时瞬时流量监测、动态调速配料；
2. 单台及整套系统物料累计总量精准计量；
3. 设备协同配比，实现铁渣物料均匀混料；
4. 流量超限、设备异常自动预警，保障生产稳定。

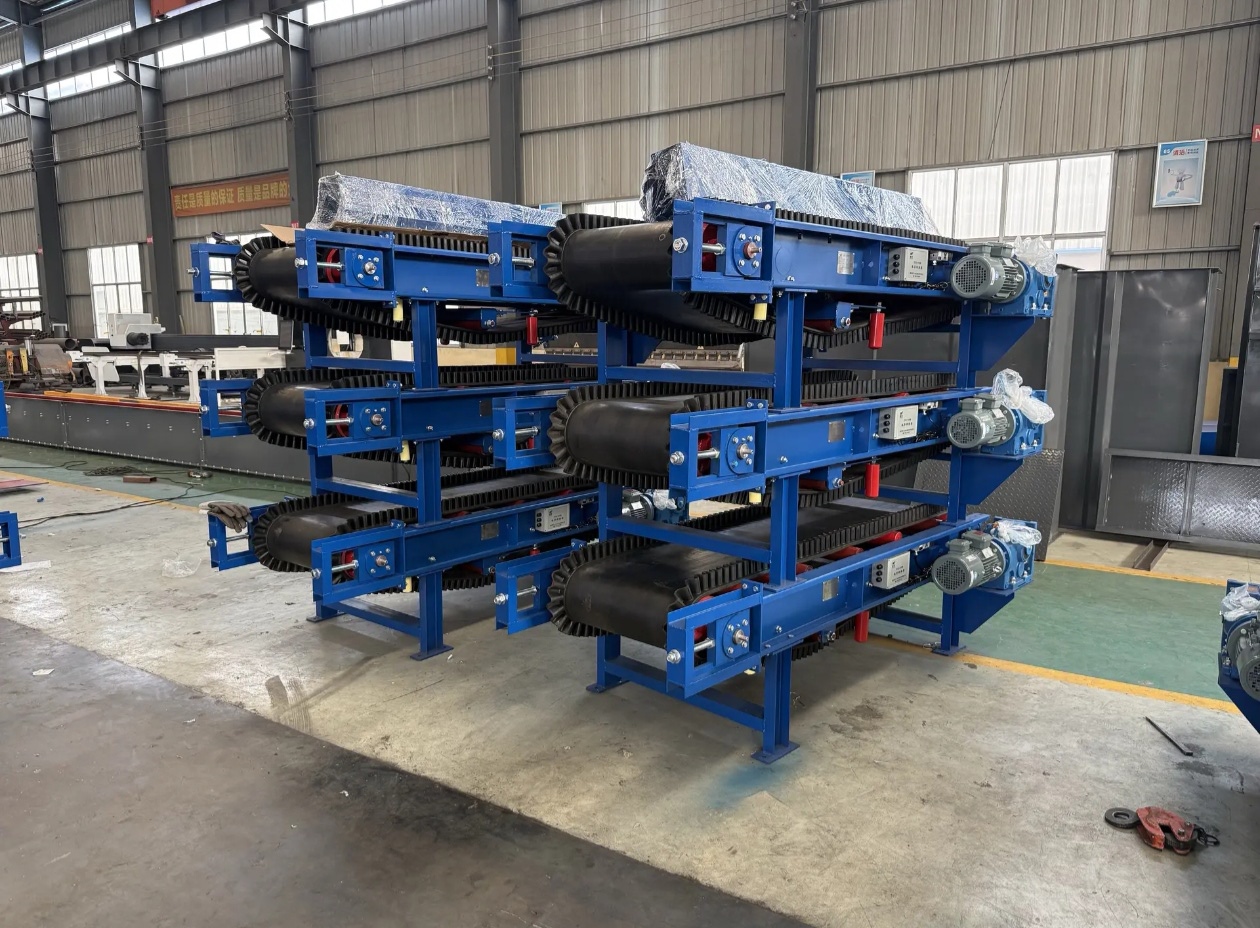

三、核心设备技术参数
1. 设备规格：皮带宽度500mm，皮带有效称重长度1500mm；
2. 适配物料：颗粒、粉状固态物料（适配铁渣工况）；
3. 适配流量：0～300kg/h，完全覆盖本项目200～250kg/h工作区间；
4. 称重精度：动态瞬时流量精度≤±0.5%，累计总量精度≤±0.3%；
5. 皮带速度：变频可调，适配小流量精准配料；
6. 结构形式：一体式机架、密封式输送结构，可减少铁渣扬尘、撒料问题；
7. 工作模式：支持连续在线配料、动态称重、停机总量记忆。
四、系统工作原理
配料系统采用多台独立皮带秤精准配料+后端集中混料的工作模式，4台称重皮带秤为独立配料单元，分别按照设定流量输送铁渣物料，物料统一汇入后端混料设备完成均匀混合。
每台皮带秤搭载高精度称重传感器、速度传感器及智能配料控制器，工作过程中：称重传感器实时采集皮带上铁渣物料的瞬时重量，速度传感器实时采集皮带运行速度，控制器通过算法实时计算瞬时物料流量；同时系统持续累加实时输送物料重量，生成累计配料总量。
操作人员可根据生产配比需求，单独设定每台皮带秤的工作流量（200～250kg/h区间可调），系统自动变频调速、闭环微调，保证每台设备出料流量稳定，四台设备物料同步输送、精准配比，最终实现物料标准化混料。
五、双计量方式实施方案
本系统采用搭载即时流量计量、累计总量计量双计量模式，两种模式同步运行、数据独立存储，互为校验，满足生产管控、产量统计、配比核算全需求。
（一）即时流量计量方式
1. 计量功能：实时监测单台皮带秤铁渣出料瞬时流量，动态显示实时下料速度；
2. 工作逻辑：控制器每秒采集称重、速度数据，实时运算更新瞬时流量，当实际流量偏离设定值（200～250kg/h）时，系统自动调节皮带运行速度，实现流量闭环恒定控制；
3. 应用场景：生产过程实时监控、配比精度实时调整、设备运行状态实时判断；

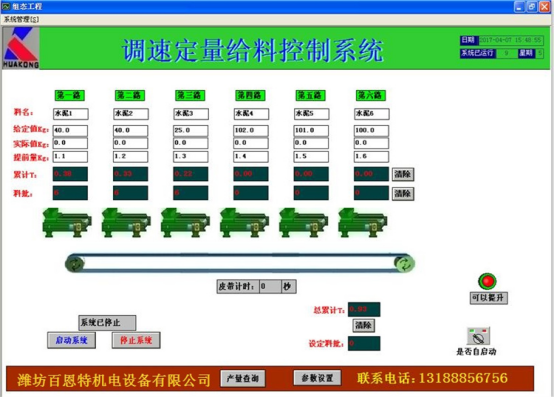

4. 显示方式：现场触摸屏实时数字显示，支持单台流量、四台总瞬时流量同步查看。
（二）累计总量计量方式
1. 计量功能：累计统计单台设备单次、班次、每日、总累计配料物料重量；
2. 工作逻辑：系统持续对瞬时流量进行时间积分累加，自动生成累计总量，设备启停不丢数据，支持手动清零、分段统计；
3. 应用场景：生产产量统计、物料消耗核算、配比总量台账记录、生产数据追溯；
4. 数据功能：支持数据存储、查询、导出，可长期留存生产计量数据。

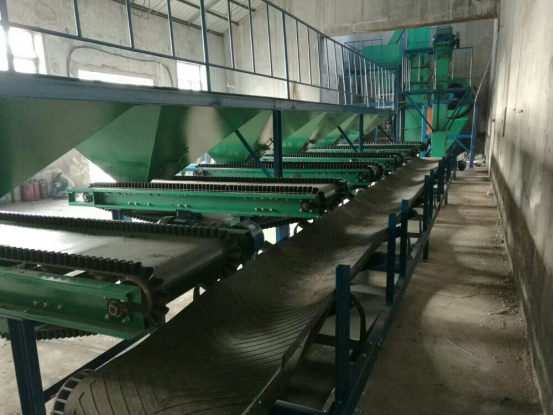

六、配料混料工艺流程
1. 物料上料：铁渣原料通过储料仓均匀落料至4台称重皮带秤进料端，每台皮带秤独立对应一套落料机构，杜绝串料、漏料；
2. 精准配料：4台皮带秤按照预设200～250kg/h流量参数独立运行，系统实时校正流量，保证单台出料稳定、四台出料配比均衡；
3. 动态计量：运行全程同步采集瞬时流量、累计总量数据，实时上传至控制系统；
4. 集中混料：四台皮带秤出料端对接统一混料设备，多股铁渣物料同步汇入下级设备；
5. 成品输送：混合完成的合格物料进入下一道生产工序；
6. 停机计量：生产结束后，系统自动锁定各设备累计总量，生成当班配料报表。
七、系统优势与运行保障
1. 精度稳定：双计量模式闭环校验，小流量200～250kg/h工况下配料、计量精度稳定，无大幅波动；
2. 适配性强：针对铁渣物料特性优化标定，杜绝物料偏重、偏轻导致的计量偏差；
3. 配比均匀：4台设备同步精准出料，流量恒定，从源头保障混料均匀度；

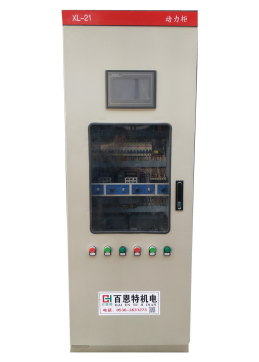

4. 操作便捷：触摸屏可视化操作，一键启停、参数一键设定，无需复杂调试；
5. 可靠性高：设备结构适配工业连续运行工况，防尘、防撒料，适合车间长期连续配料生产。
八、主要技术指标
1. 单台额定配料流量：200～250kg/h；
2. 动态瞬时流量精度：≤±0.5%；
3. 累计总量计量精度：≤±0.3%；
4. 设备数量：4台500*1500称重皮带秤；
5. 工作模式：全自动连续配料、双模式同步计量；
7. 控制方式：自动闭环变频控制。
整套系统自动化程度高、计量精度稳定、运维简单，可长期满足生产线连续化、标准化的配料混料作业，数据可追溯、精度可保障，完全适配现场生产工况。
