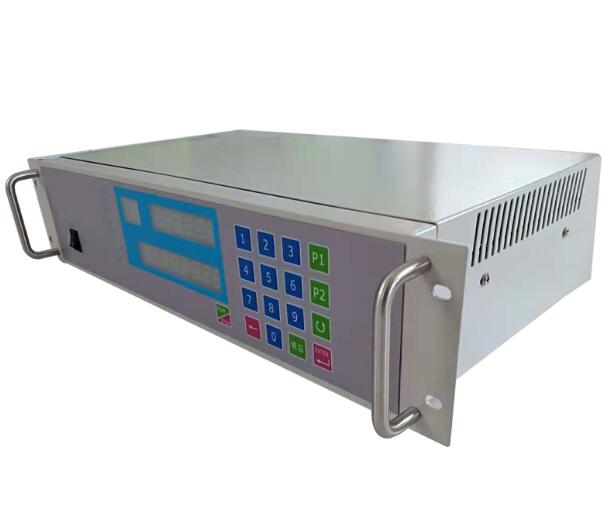

3U403-F 称重控制器通讯协议
一、 接口规格 称重控制器使用异步串行通讯接口，接口电平符合 RS485 标 准中的规定。数据格式为 1 个起始位，8 位数据，1 个停止位，无 校验。通讯传输数据的波特率为 9600bit/S。称重控制器通讯接口 协议，称重控制器采用多机通讯协议，采用 RS485 通讯接口，则 可将 1-64 台控制器同时连在一个通讯接口上。 RS485 通讯接口通讯距离长达 1KM 以上，只需两根线就能使 多台控制器与计算机通讯，优于 RS232 通讯接口。为使普通计算 机能作上位机，可使用 RS232/RS484 型通讯接口转换器，将计算 机的 RS232 通讯接口转为 RS485 通讯接口。 二、 通讯指令 称重控制器采用 16 进制数据格式来表示各种指令代码及数 据。称重控制器软件通讯指令经过优化设计，只有两条，一条为 读指令，一条为写指令，采用起始码（AAH）和结束码(DDH)， 两条指令使得上位机软件编写容易，不过却能 100%完整的对控制 器进行操作。 地址代号：为了在一个通讯接口上连接多台控制器，需要给 每台控制器编一个互不相同的代号。称重控制器的有效地址为 1 －64。所以一条通讯线路上最多可连接 64 台称重控制器。仪表地 址代号由 H8 决定。 控制器内部采用整型数据表示参数及测量值，数据最大范围：0－255。因此采用 0－255 之间的数值来表示地址代号。称重控制 器通讯协议规定，地址代号为 1 个字节，其数据范围（16 进制数） 是 0H-3FH。例如：控制器参数 H8=10（16 进制数为 0AH），则该 控制器的地址表示为：0AH。 参数代号：控制器的参数用 1 个 8 位二进制（一个字节，写 为 16 进制数）的参数代号来表示，它在指令中表示要写参数名。 称重控制器写的参数代号表： 参数代号 3U403 称重控制器 02H 停机 04H 运行 08H 给定（F1） 写参数为 2 个字节，并且必须相同，例如：停机参数为 02H 02H 每个数值由 6 个 8 位数据代表，用每个数据的低 4 位代表数 值各位的十进制。 例如：1234.56，则表示为 01H 02H 03H 04H 05H 06H 运行写参数 指令为：AAH 09H 04H 04H DDH AAH 为起始，09H 为地址，04H 04H 为运行参数代号，DDH 为结束码。 停机写参数 指令为：AAH 09H 02H 02H DDH AAH 为起始，09H 为地址，02H 02H 为停机参数代号， DDH 为结束码。给定写参数 指令为：AAH 09H 08H 08H 01H 02H 03H 04H 05H 06H DDH AAH 为起始，09H 为地址，08H 08H 为给定参数代号，01H 02H 03H 04H 05H 06H 为数值 1234.56， DDH 为结束码。 控制器收到有效写参数指令后，无代码返回 读参数 只发送地址号即可，例如：AAH 08H DDH，称重控制器 返回 20 个 8 位数据 08H 01H 02H 06H 05H 03H 02H 08H 02H 03H 06H 09H 07H 08H 09H 06H 05H 03H 01H 07H 08H 为地址号，01H 为运行报警状态，低 4 位有效，位 0 为 0 则 为停机状态，为 1 为运行状态；位 1 为 0 则无报警，为 1 则有报 警；位 2 为 0 则无下限报警，为 1 则有下限报警；位 3 为 0 则无 上限报警，为 1 则有上限报警；02H 06H 05H 03H 02H 08H 为流 量值 8235.62；02H 03H 06H 09H 07H 08H 为给定值 8796.32；09H 06H 05H 03H 01H 07H 为产量值 71356.9。
