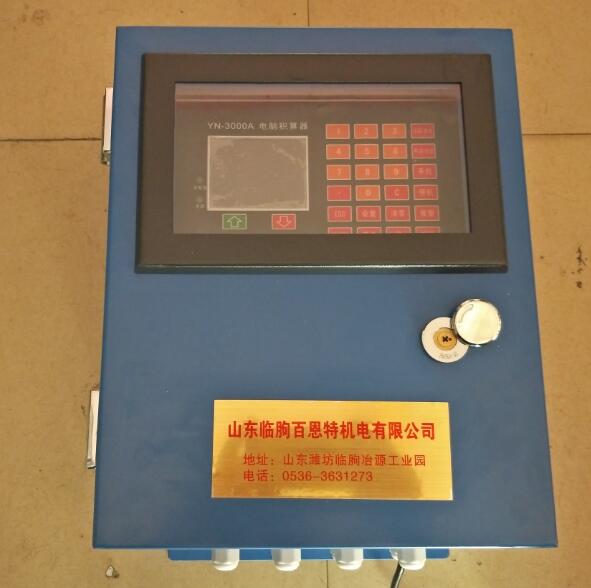

YN3000A电脑积算器
1.1概述
潍坊百恩特机电设备有限公司操作手册详细说明了有关于此控制器的安装、操作、校准及维护方面的信息。
1.2简介
潍坊百恩特机电设备有限公司给料机控制器包括现场安装型和面板安装型，采用ARM微处理器控制，处理称重传感器的重量信号和皮带速度信号，计算流动物料的流量和累计量，显示在仪表上。同时仪表内置PID调节器，提供编程的电流输出，控制给料机运行。并提供远程脉冲计数输出。通过RS-485接口和上位机通讯。
仪表采用全中文操作界面，操作直观简便。并具有多种自动检测功能，便于用户校准和维护。
1.3环境参数
l 室内/室外：安装地点应近可能靠近称重传感器，注意防尘，防潮。
l 储存温度： -30℃ —+70℃
l 运行温度： -20℃ — +60℃
l 最大相对湿度：95%
1.4电源
l 110~265VAC 50Hz~60Hz
1.5称重传感器
l 仪表提供9VDC ± 1%， 250mA 激励电源， 可并联16只350R称重传感器
l 灵敏度，0.5mV/V – 4mV/V
l 最大输入信号 40mV
l 称重传感器屏蔽接地
l 可同时接收两路称重信号（第二路可选）
1.6速度输入
可同时接收两路速度输入，可为外部提供12V 150mA驱动，速度输入形式：集电极开路或推挽式或者开关量，速度脉冲范围：5-3000Hz。编码器建议使用推挽式！
1.7主板数字输入端口
仪表主板提供4个可编程输入端口，接收干触点开关信号。
1.8主板数字输出端口
仪表主板提供4个可编程干触点输出端口。输出负载能力AC250V 3A DC24V 3A。
1.9通讯
二路标准的RS-485接口（进行了隔离及保护、一路标配，一路可选），可连接电脑、打印机或大屏幕。
1.10电流输出
二路：一路为正比于流量电流另一路可编程为流量控制、流量输出、载荷输出或速度输出，输出范围可编程为：4-20或0-20mA。
1.11电流输入
一路：来自于远程（DCS）的控制电流，输入范围可选4-20mA或0－20mA。
1.12显示
采用真彩TFT 3.5寸屏，分辨率：320*240，最多可显示中文16*16汉字15行*20字，不 同的颜色显示可令你直观的分辨出仪表的运行状况。
1.13称重信号放大倍数
在传感器输出mv数较小的情况下对称重信号进行放大以提高仪表精度。
