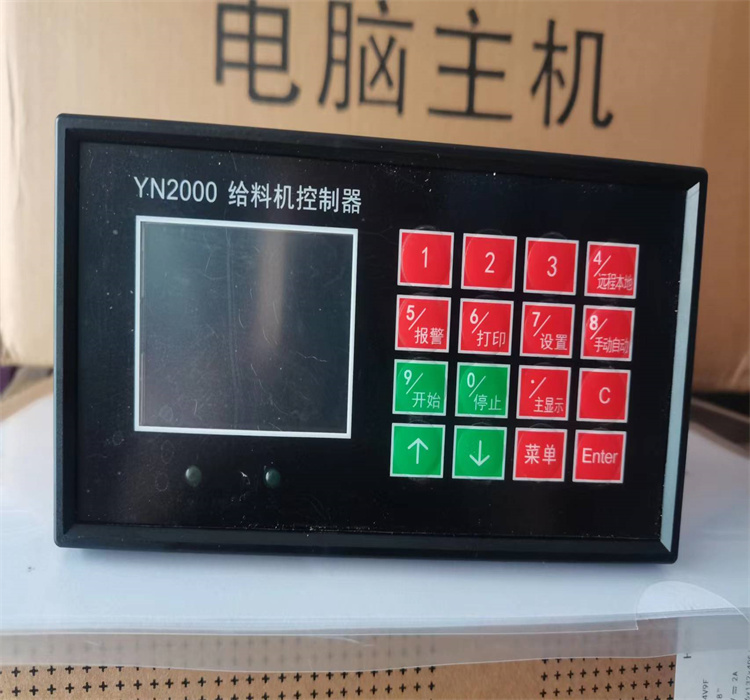

YN2000给料机控制器
1.1概述

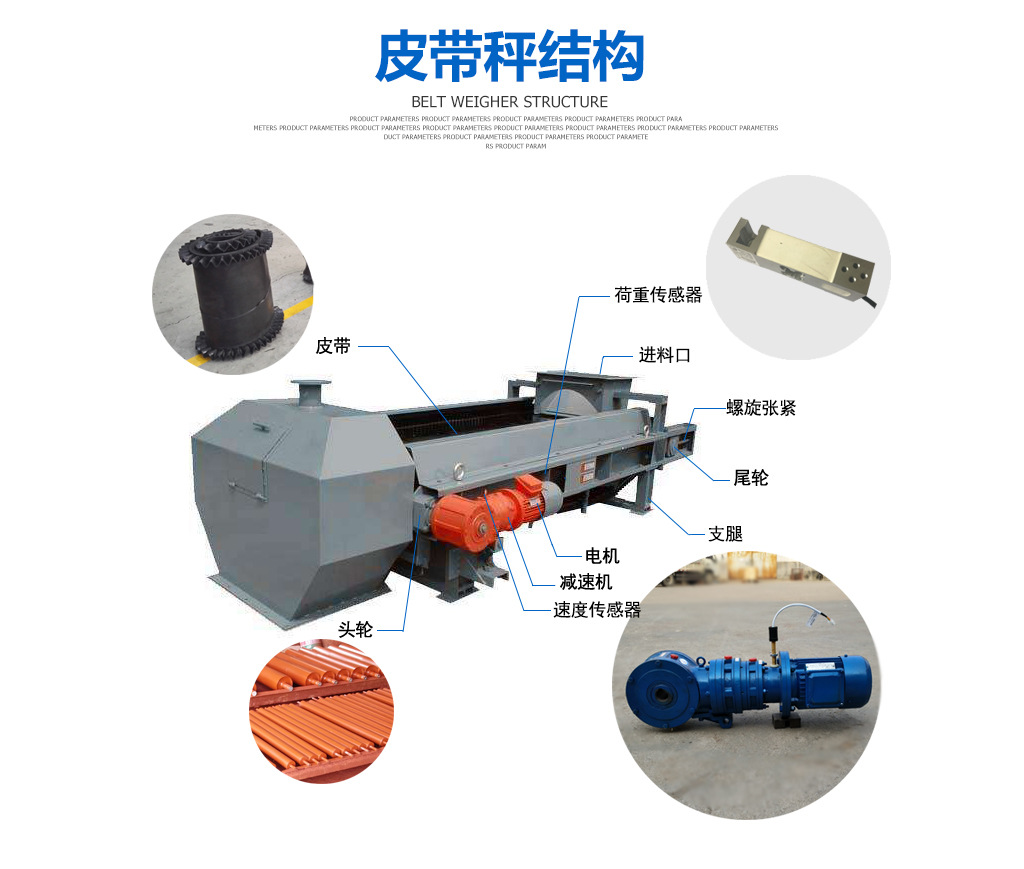

百恩特机电操作手册详细说明了称重给料机控制器的安装、操作、校准及维护等方面的信息。
1.2简介
给料机控制器为面板安装型，采用32位ARM微处理器控制，24位AD转换器，处理称重传感器的重量信号和皮带速度信号，计算流动物料的流量和累计量，显示在仪表上。同时仪表内置智能流量控制中心，提供编程的电流（电压）输出，控制给料机运行，并提供累计量的远程脉冲计数输出及正比于流量的电流输出。仪表可通过RS-485接口和上位机、打印机进行远程连接也可进行仪表间通讯，完成数据的传输及控制。
潍坊百恩特机电设备有限公司仪表采用全中文操作界面，字库为32*32的字体，操作直观简便。并具有多种自动检测功能，便于用户校准和维护。
1.3环境参数
l 室内/室外：安装地点应尽可能靠近称重传感器，注意防尘，防潮。
l 储存温度： -30℃ —+70℃
l 运行温度： -20℃ — +50℃
l 最大相对湿度：95%
1.4电源
l 85~265VAC 50Hz~60Hz
1.5称重传感器
l 仪表提供9VDC ± 5%， 250mA 激励电源， 可并联8只350R称重传感器
l 灵敏度，0.5mV/V – 4mV/V
l 最大输入信号 22mV
l 称重传感器屏蔽线必须接到仪表的屏蔽端
1.6速度输入
仪表可为外部提供12V 100mA驱动，速度输入形式：集电极开路（NPN）、发射集开路（PNP）、推挽（TTL）或外部电压。速度脉冲范围：5-3000Hz，外部电压为0~5V。

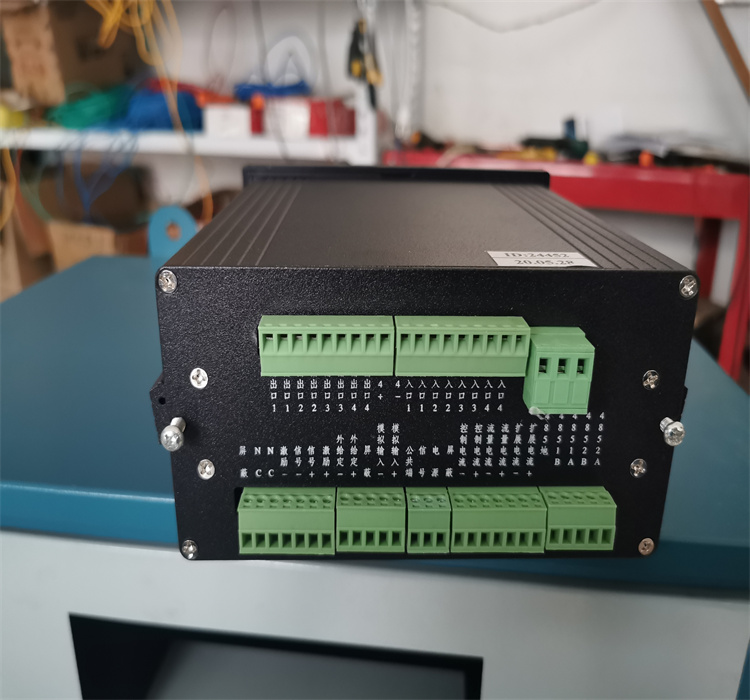

1.7主板数字输入端口
仪表主板提供4个可编程输入端口，接收无源触点开关信号。
1.8主板数字输出端口
仪表主板提供4个可编程无源触点输出端口。输出负载能力AC250V 3A DC24V 3A。
1.9通讯
二路标准的RS-485接口（进行了隔离及保护，标配一路，一路可选），可选择为打印、通讯、接大屏幕或仪表间通讯。
1.10电流输出
三路：二路标配分别为正比于流量的电流及流量控制电流（或电压），输出范围可编程为：4-20（1~5V）或0-20mA（0~5V）；一路可选的护展电流可编程为用于双变频控制（可选）或正比于流量、速度、载荷的电流。
1.11电流电压输入
两路：一路为来自于远程（DCS）的控制电流，输入范围可选4-20mA或0－20mA；另一路为来自于变频器的正比于速度的电压（0~5V）。
1.12显示
采用真彩TFT 2.4寸屏，分辨率：320*240，最多可显示中文16*16汉字15行*20字，不 同的颜色显示可令你直观的分辨出仪表的运行状况。
